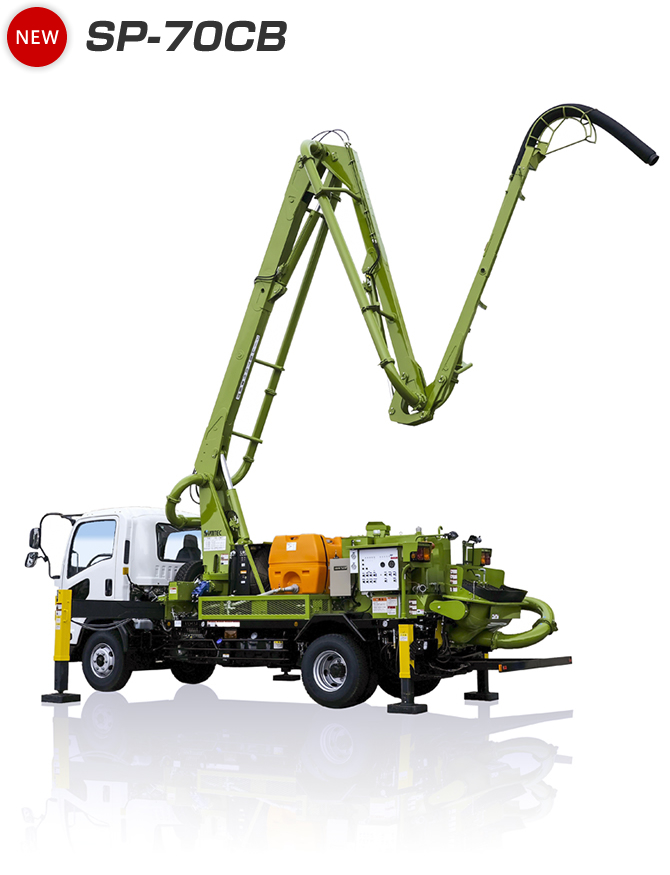

ブーム式70㎥/hタイプ NEW

特長

  • 土木用40mm骨材・スランプ8cmの生コンを、高い吸込み効率でスムーズに圧送
  • ブーム長さ+1m(当社前機種(60CB)比)(ホースガイド1m引出式)
  • 撹拌羽根ロック時の自動反転機能付
  • 圧送閉塞時又はバルブロック時の自動逆圧送機能付
  • 球面ホッパ採用
  • 最大理論吐出量:70㎥/h(当社前機種は60㎥/h)

仕様・性能

SP-70CB
形式 車載・ブーム付
コンクリートポンプ 最大理論吐出量 70㎥/h
最大理論吐出圧力 4.34MPa
ポンプ方式 油圧2ピストン方式
バルブ構造 平行摺動式油圧開閉構造
ホッパ・バルブ固定方式 手動コッタ方式
ホッパ 球形 容量0.2㎥
コンクリートシリンダ 180φ×1000st
洗浄水タンク 樹脂製 400ℓ
冷却水タンク 鉄製 300ℓ
作動油タンク 250ℓ
グリス給脂 自動グリス給脂
配管洗浄 水打設器具による水洗浄方式
機体洗浄 電動水ポンプ(0.17MPa・25ℓ/分)
操作方法 操作盤(ホッパ・バルブ開閉は手動レバー併用)
安全機能 撹拌自動停止・緊急停止スイッチ・自動復帰防止回路
その他機能 圧送閉塞時又はバルブ切替ロック時自動逆送
撹拌羽根ロック時自動反転
エンジン自動アイドリング
可動式リアバンパー 引出しタイプ
ブーム 形式 3段油圧Z型
(作業時ホースガイド1m引出可)
最大地上高さ・長さ 高さ:16.9m・長さ:14m
(ホースガイド1m引出時)
旋回角度 360°全旋回
操作方法 手動レバー又は操作盤
コンクリート配管・継手 5B・継手:S1片ネジ式
アウトリガ フロント 水平:手動引出式・垂直:油圧式 張出幅4.8m
リア 水平:固定・垂直:油圧式
トラックシャーシ メーカー・型式 いすゞ 2RG-FSR90S2-JAYS-M
エンジン最大馬力 210PS
キャブ ショートキャブ
ホイルベース 3790㎜
燃料タンク容量 100ℓ(軽油)
排ガス規制 平成28年(ポスト・ポスト新長期)規制適合
騒音適合レベル 平成28年規制適合
乗車定員 3名
最大積載量 400㎏
車両総重量 10900㎏以下
オプション設定装備
①焼入れベンド管
②無線操作(送信機2個)
③配管洗浄用コンプレッサー(吐出空気量400ℓ/分・タンク容量95ℓ・最大圧力1MPa)
④配管・機体洗浄用往復動水ポンプ
 (最大水圧:ヘッド側4.5MPa/ロッド側3.9MPa・最大吐水量16㎥/h)
本表記載の仕様および寸法は予告なく変更することがあります。

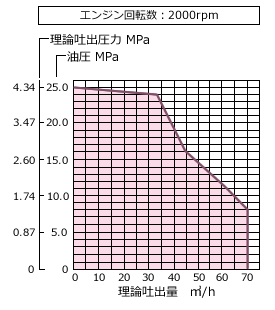

SP-70CB 理論性能グラフ

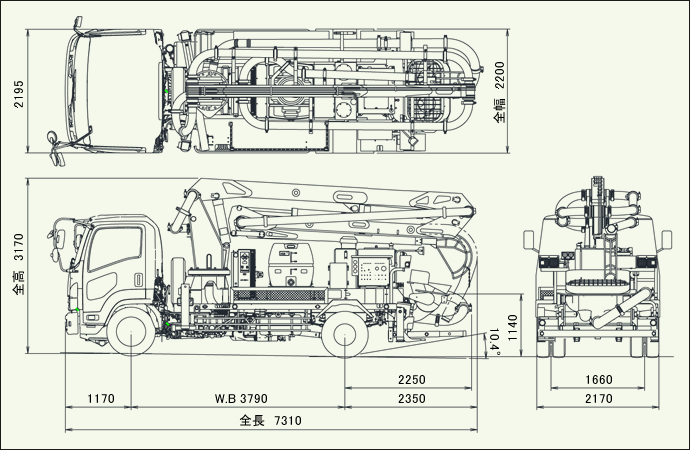

機体寸法図

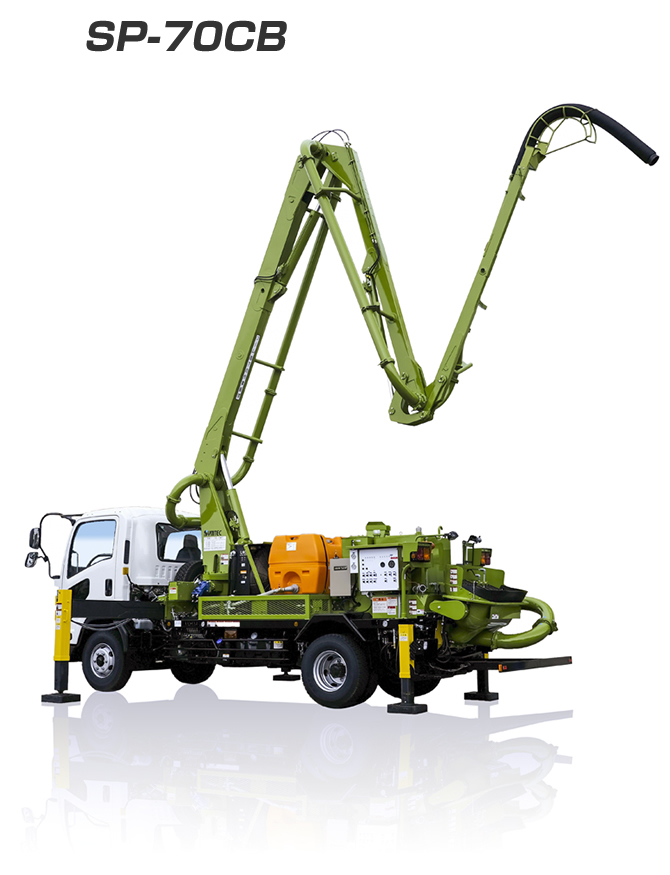

SP-70CB 基本外観図

※ブーム格納時はホースガイドを元の長さに戻すこと

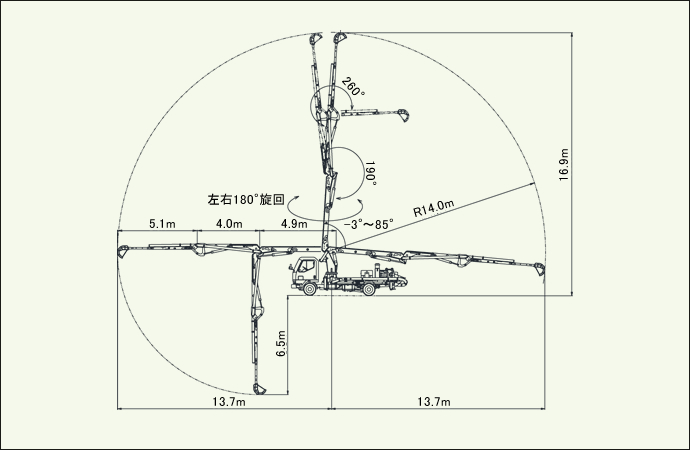

ブーム作動範囲図

※ホースガイド1m引出時

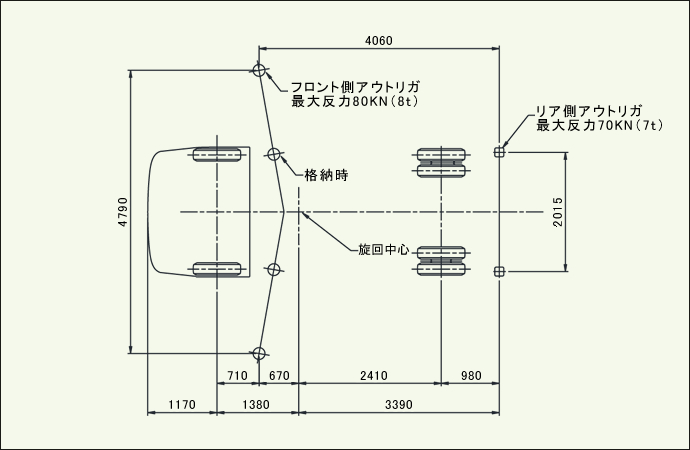

アウトリガ張出寸法と反力
