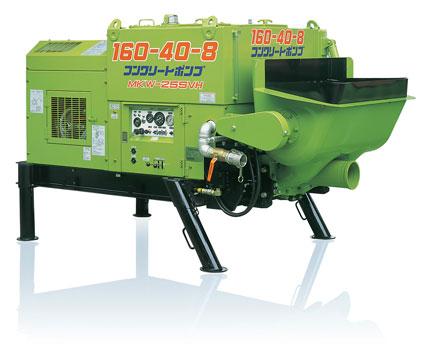

定置式25㎥/hタイプ
特長
- 重量わずか1,800㎏で40㎜配合が圧送可能。2ｔヘリ、2ｔ索道、2ｔトラックでも搬送できる小型ハイパフォーマンス機です。
- エンジン式、モーター式共に、標準型と高圧型を準備しており、工法に合わせた幅広い選択が可能です。
- トンネルのNATM工法をはじめ、大容量吹付け工法に多く採用されています。
仕様・性能
MKW−25SVH ▼ |
||
|---|---|---|
| 形式 | 定置式エンジンタイプ | |
| 理論吐出量 | 14〜26㎥/h | |
| コンクリートピストン前面圧力 | 4.09MPa（41.7kgf/㎠） | |
| 最大骨材寸法 | 40㎜ | |
| スランプ | 8（5）〜23㎝ | |
| 吐出管 | 6B（150A）S1型ショルダー | |
| ポンプ方式 | 油圧2ピストン式 | |
| バルブ方式 | 平行摺動式油圧開閉バルブ | |
| 材料シリンダ | 内径 160㎜×ストローク 550㎜ | |
| ホッパ | 構造 | 油圧開閉式 |
| 容量 | 0.2㎥ | |
| 最低地上高 | 987㎜（ワンタッチ脚含む）・644㎜（脚なし） | |
| 撹拌装置 | 油圧モータ式（正転・停止・逆転） | |
| 動力 | ディーゼルエンジン（3気筒・水冷） | |
| 22.8kW/2600rpm | ||
| 配管洗浄 | 方式 | ピストン・水洗浄方式 |
| 最大圧力 | 4.09MPa（41.7kgf/㎠） | |
| 吐出量 | 9㎥/h（エンジン回転数 1500rpm） | |
| 燃料タンク容量 | 26ℓ | |
| 作動油タンク容量 | 230ℓ | |
| 洗浄油タンク容量 | 30ℓ（コンクリートシリンダ洗浄用） | |
| 自給式水ポンプ | 全揚程 50m・最大吐出量 350ℓ/min | |
| 水タンク容量 | 200ℓ | |
| 機体寸法 | 全長 2505㎜×全幅 1503㎜×全高 1515㎜（脚含む） | |
| 機体質量 | 1800㎏（作動油含む） | |
| その他標準装備 | エンジンタイプは第2次基準値適合排出ガス対策型建設機械タイプあり | |
MKW−25SVHⅡ ▼ |
||
|---|---|---|
| 形式 | 定置式エンジン高圧タイプ | |
| 理論吐出量 | 5〜25㎥/h | |
| コンクリートピストン前面圧力 | 6.13MPa（62.5kgf/㎠） | |
| 最大骨材寸法 | 40㎜ | |
| スランプ | 8（5）〜23㎝ | |
| 吐出管 | 6B（150A）M1型ショルダー | |
| ポンプ方式 | 油圧2ピストン式 | |
| バルブ方式 | 平行摺動式油圧開閉バルブ | |
| 材料シリンダ | 内径 160㎜×ストローク 550㎜ | |
| ホッパ | 構造 | 油圧開閉式 |
| 容量 | 0.2㎥ | |
| 最低地上高 | 987㎜（ワンタッチ脚含む）・644㎜（脚なし） | |
| 撹拌装置 | 油圧モータ式（正転・停止・逆転） | |
| 動力 | ディーゼルエンジン（3気筒・水冷） | |
| 22.8kW/2600rpm | ||
| 配管洗浄 | 方式 | ピストン・水洗浄方式 |
| 最大圧力 | 6.13MPa（62.5kgf/㎠） | |
| 吐出量 | 9㎥/h（エンジン回転数 1500rpm） | |
| 燃料タンク容量 | 26ℓ | |
| 作動油タンク容量 | 230ℓ | |
| 洗浄油タンク容量 | 30ℓ（コンクリートシリンダ洗浄用） | |
| 自給式水ポンプ | 全揚程 50m・最大吐出量 350ℓ/min | |
| 水タンク容量 | 200ℓ | |
| 機体寸法 | 全長 2505㎜×全幅 1503㎜×全高 1515㎜（脚含む） | |
| 機体質量 | 1850㎏（作動油含む） | |
| その他標準装備 | エンジンタイプは第2次基準値適合排出ガス対策型建設機械タイプあり | |
MKW−25SMⅢ ▼ |
||
|---|---|---|
| 形式 | 定置式電動高圧タイプ | |
| 理論吐出量 | 4〜21㎥/h（60Hz） 3.5〜18㎥/h（50Hz） |
|
| コンクリートピストン前面圧力 | 6.13MPa（62.5kgf/㎠） | |
| 最大骨材寸法 | 40㎜ | |
| スランプ | 8（5）〜23㎝ | |
| 吐出管 | 6B（150A）M1型ショルダー | |
| ポンプ方式 | 油圧2ピストン式 | |
| バルブ方式 | 平行摺動式油圧開閉バルブ | |
| 材料シリンダ | 内径 160㎜×ストローク 550㎜ | |
| ホッパ | 構造 | 油圧開閉式 |
| 容量 | 0.2㎥ | |
| 最低地上高 | 987㎜（ワンタッチ脚含む）・644㎜（脚なし） | |
| 撹拌装置 | 油圧モータ式（正転・停止・逆転） | |
| 動力 | 電動モータ〈始動方式（スターデルタ式）〉 | |
| 30kW 4P/200V（50Hz/60Hz） | ||
| 配管洗浄 | 方式 | ピストン・水洗浄方式 |
| 最大圧力 | 6.13MPa（62.5kgf/㎠） | |
| 吐出量 | 9㎥/h | |
| 燃料タンク容量 | ― | |
| 作動油タンク容量 | 230ℓ | |
| 洗浄油タンク容量 | 30ℓ（コンクリートシリンダ洗浄用） | |
| 自給式水ポンプ | 全揚程 40m・最大吐出量 315ℓ/min（60Hz） | |
| 全揚程 25m・最大吐出量 260ℓ/min（50Hz） | ||
| 水タンク容量 | 200ℓ | |
| 機体寸法 | 全長 2505㎜×全幅 1503㎜×全高 1515㎜（脚含む） | |
| 機体質量 | 1950㎏（作動油含む） | |
| その他標準装備 | エンジンタイプは第2次基準値適合排出ガス対策型建設機械タイプあり | |
（トンネル吹付け用）
MKW−25SM ▼ |
||
|---|---|---|
| 形式 | 定置式電動タイプ | |
| 理論吐出量 | 6〜25㎥/h（60Hz） 5〜25㎥/h（50Hz） |
|
| コンクリートピストン前面圧力 | 4.09MPa（41.7kgf/㎠） | |
| 最大骨材寸法 | 40㎜ | |
| スランプ | 8（5）〜23㎝ | |
| 吐出管 | 6B（150A）S1型ショルダー | |
| ポンプ方式 | 油圧2ピストン式 | |
| バルブ方式 | 平行摺動式油圧開閉バルブ | |
| 材料シリンダ | 内径 160㎜×ストローク 550㎜ | |
| ホッパ | 構造 | 油圧開閉式 |
| 容量 | 0.2㎥ | |
| 最低地上高 | 644㎜（脚なし） | |
| 撹拌装置 | 油圧モータ式（正転・停止・逆転） 自動停止機能付タイプあり |
|
| 動力 | 電動モータ〈始動方式（スターデルタ式）〉 | |
| 30kW 4P/400V（50Hz/60Hz） | ||
| 配管洗浄 | 方式 | ― |
| 最大圧力 | ― | |
| 吐出量 | ― | |
| 燃料タンク容量 | ― | |
| 作動油タンク容量 | 230ℓ | |
| 洗浄油タンク容量 | 30ℓ（コンクリートシリンダ洗浄用） | |
| 自給式水ポンプ | ― | |
| 水タンク容量 | 200ℓ | |
| 機体寸法 | 全長 2505㎜×全幅 1474㎜×全高 1204㎜（脚なし） | |
| 機体質量 | 1950㎏（作動油含む） | |
| その他標準装備 | 緊急停止スイッチ付タイプありバイブレータ（ホッパスクリーン）50W・2P/200V | |
本表記載の仕様および寸法は予告なく変更することがあります。
MKW-25SVH 理論性能グラフ
MKW-25SVHⅡ理論性能グラフ
MKW-25SMⅢ理論性能グラフ
MKW-25SM理論性能グラフ
機体寸法図
MKW-25タイプ基本外観図
※CADデータダウンロードをご希望の方は、お問い合わせフォームからご連絡下さい。
フォームにご記入いただいたEmailアドレスにダウンロードページのアドレスをお送りいたします。
