定置式35㎥/hタイプ NEW


特長

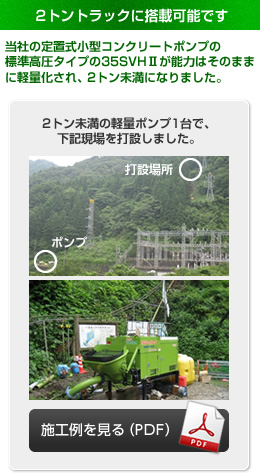

  • 狭領域な施工場所にも搬送可能です。
    機体重量が 2トン未満なので、 2トントラックに分解せずに搭載可能です。
  • 第3次排出ガス対策型建設機械 ⇒ 指定済み
  • 球形ホッパを採用
    ⇒ ホッパ内の残コンが減少
  • 手動グリスポンプを採用
    ⇒ 主要な部分に確実にグリス給脂
    ⇒ 各部品の破損を防止
  • 緊急停止スイッチ及びホッパ撹拌自動停止装置を標準装備
    ⇒ 巻き込まれ等の事故を防止

仕様・性能

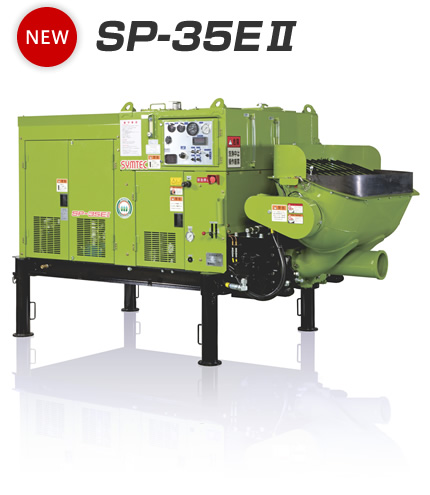

SP-35EⅡ
形式 定置式エンジン高圧タイプ
理論吐出量 10 ~ 35㎥/h
ピストン前面圧力 6.25 MPa
最大骨材寸法 40mm
吐出管 6B (150A) M1型ショルダー
ポンプ方式 油圧2ピストン式
バルブ方式 平行摺動式油圧開閉バルブ
材料シリンダ 内径160mm × ストローク800mm
ホッパ 構造 油圧開閉式
容量 0.2㎥
最低地上高 1040mm(ワンタッチ脚含む)
撹拌装置 油圧モータ式(正転・停止・逆転)
動力 形式 立型水冷 4サイクルターボチャージャ付ディーゼルエンジン
(国土交通省 排出ガス対策型エンジン 3次基準値)
出力 41.1kW/2600rpm
配管洗浄 方式 ピストン・水洗浄方式
最大圧力 6.25MPa
吐出量 12㎥/h
操作電源 DC12V
燃料タンク容量 40ℓ
作動油タンク容量 130ℓ
洗浄油タンク容量 25ℓ(材料シリンダ洗浄用)
作動油・洗浄油 品名(コスモハイドロ HV32)
類別(第四類、第四石油類)・引火点(224℃)
電動水ポンプ 吐出圧 0.1 MPa ・ 吐出量 20ℓ/min(機体洗浄用)
水タンク容量 190ℓ
機体寸法 全長2750mm×全幅1450mm×全高1680mm
機体質量 1990kg(作動油・燃料・冷却水・エンジンオイルを含む)
安全機能 ホッパ撹拌自動停止 ・ 緊急停止SW付
本表記載の仕様および寸法は予告なく変更することがあります。

SP-35EⅡ 理論性能グラフ

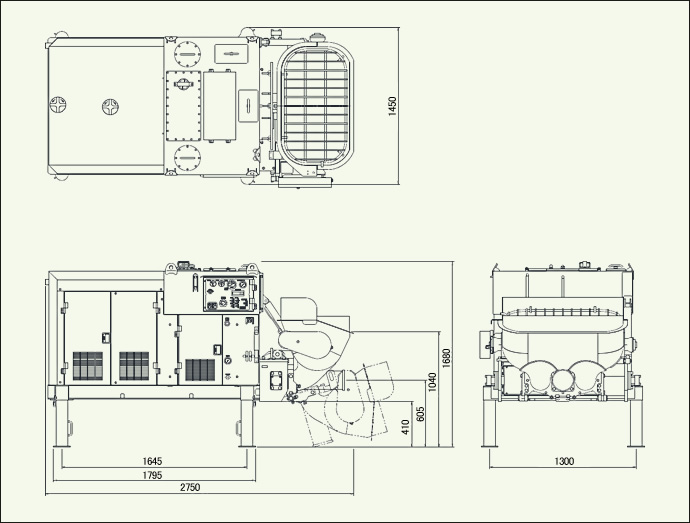

機体寸法図

SP-35EⅡ 基本外観図
