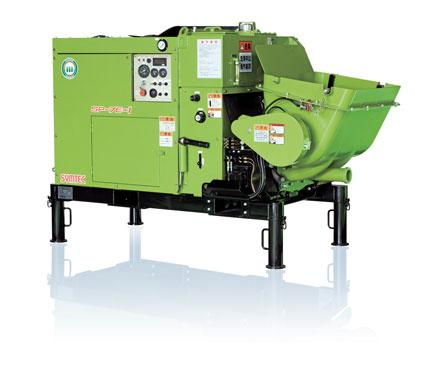

定置式7㎥/hタイプ
特長
- 圧送圧力が10MPaの高圧タイプ。低スランプや高粘度材料の長距離圧送が可能です。
- 重量わずか1,350㎏。4ｔユニックでの前吊りが可能で施工の機動性を高めます。
- 緊急停止スイッチをはじめとする、安全装置を標準装備しています。
またエンジンタイプは第2次または第3次基準値適合排出ガス対策型建設機械です。
仕様・性能
SP−7E ▼ |
||
|---|---|---|
| 形式 | 定置式エンジンタイプ | |
| 理論吐出量 | 1〜7㎥/h | |
| コンクリートピストン前面圧力 | 10.7MPa（108.4kgf/㎠） | |
| 最大骨材寸法 | 15㎜ | |
| 吐出管 | 2.5B（65A）M型口金 | |
| ポンプ方式 | 油圧2ピストン式 | |
| バルブ方式 | 平行摺動式油圧開閉バルブ | |
| 材料シリンダ | 内径 70㎜×ストローク 550㎜ | |
| ホッパ | 構造 | 油圧開閉式 |
| 容量 | 0.13㎥ | |
| 最低地上高 | 1106㎜ | |
| 撹拌装置 | 油圧モータ式（正転・停止・逆転）・自動停止機能付 | |
| 動力 | ディーゼルエンジン（3気筒 水冷） | |
| 第2次対応エンジン：22.8kW/2600rpm | ||
| 第3次対応エンジン：23.1kW/2500rpm | ||
| ― | ||
| 燃料タンク容量 | 48ℓ | |
| 作動油タンク容量 | 64ℓ | |
| 洗浄油タンク容量 | 27ℓ（材料シリンダ洗浄用） | |
| 機体寸法 | 全長 2205㎜×全幅 1044㎜×全高 1492㎜（脚含む） | |
| 機体質量 | 1350㎏（作動油含む） | |
| その他標準装備 | フォークリフト爪差込口／緊急停止スイッチ付／エンジンタイプは第2次または第3次基準値 適合排出ガス対策型建設機械 |
|
SP−7M ▼ |
||
|---|---|---|
| 形式 | 定置式電動タイプ | |
| 理論吐出量 | 1〜7㎥/h | |
| コンクリートピストン前面圧力 | 10.7MPa（108.4kgf/㎠） | |
| 最大骨材寸法 | 15㎜ | |
| 吐出管 | 2.5B（65A）M型口金 | |
| ポンプ方式 | 油圧2ピストン式 | |
| バルブ方式 | 平行摺動式油圧開閉バルブ | |
| 材料シリンダ | 内径 70㎜×ストローク 550㎜ | |
| ホッパ | 構造 | 油圧開閉式 |
| 容量 | 0.13㎥ | |
| 最低地上高 | 1106㎜ | |
| 撹拌装置 | 油圧モータ式（正転・停止・逆転）・自動停止機能付 | |
| 動力 | 電動モータ〈始動方式（スターデルタ式）〉 | |
| 22kW | ||
| 4P・200V（50Hz / 60Hz） | ||
| 燃料タンク容量 | ― | |
| 作動油タンク容量 | 64ℓ | |
| 洗浄油タンク容量 | 27ℓ（材料シリンダ洗浄用） | |
| 機体寸法 | 全長 2205㎜×全幅 1044㎜×全高 1492㎜（脚含む） | |
| 機体質量 | 1300㎏（作動油含む） | |
| その他標準装備 | フォークリフト爪差込口／緊急停止スイッチ付／エンジンタイプは第2次または第3次基準値 適合排出ガス対策型建設機械 |
|
本表記載の仕様および寸法は予告なく変更することがあります。
SP-7E（第2次・第3次）・SP-7M 理論性能グラフ

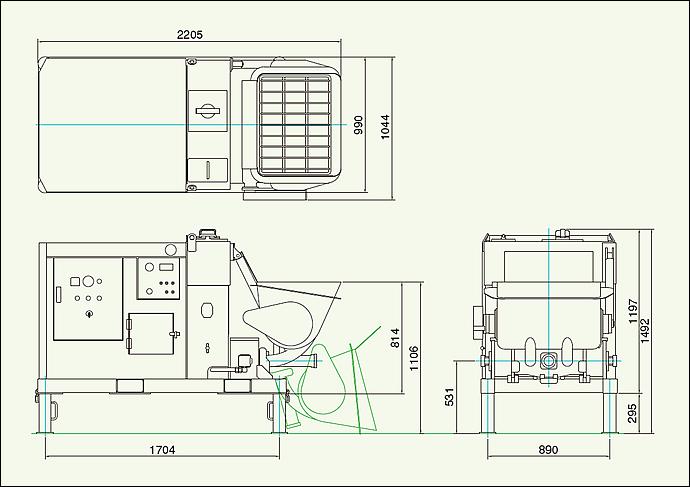

機体寸法図
SP-7E外観図
SP-7M外観図
※CADデータダウンロードをご希望の方は、お問い合わせフォームからご連絡下さい。
フォームにご記入いただいたEmailアドレスにダウンロードページのアドレスをお送りいたします。
