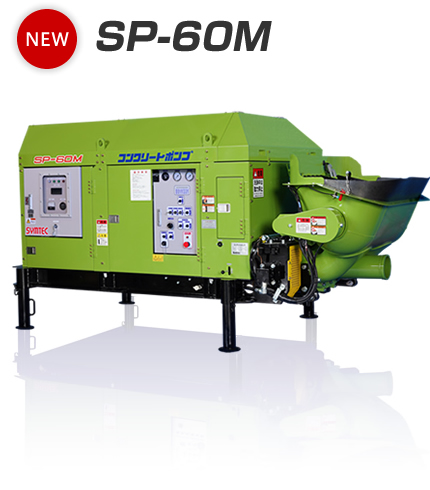

定置式60㎥/hタイプ（モーター） NEW
特長
- 60㎥/hの圧送能力を持ちながら､小型・軽量
- 球形ホッパを採用
⇒ホッパ内の残コンが低減・洗浄手間軽減 - ピストンオートリバース機能付
- オートグリス機能付
仕様・性能
SP-60M ▼ |
|||
|---|---|---|---|
| 形式 | 定置式電動タイプ | ||
| 理論吐出量 | 10 ～ 60 ㎥/h（50Hz）、12～ 60 ㎥/h（60Hz） | ||
| ピストン前面圧力 | 4.47MPa | ||
| 最大骨材寸法 | 40mm | ||
| 吐出管 | 6B (150A) S1型ショルダー | ||
| ポンプ方式 | 油圧２ピストン式 | ||
| バルブ方式 | 平行摺動式油圧開閉バルブ | ||
| 材料シリンダ | 内径180mm × ストローク900mm | ||
| ホッパ | 構造 | 油圧開閉式 | |
| 形状 | 球形 | ||
| 容量 | 0.2㎥ | ||
| 最低地上高 | 988mm（ワンタッチ脚含む） | ||
| 撹拌装置 | 油圧モータ式（正転・停止・逆転） | ||
| 動力 | 形式 | 全閉外扇形 | |
| 出力 | 55kW / 4P / 200V（50/60Hz） | ||
| 操作電源 | DC24V | ||
| 作動油タンク容量 | 80ℓ | ||
| 作動油 | 品名（コスモハイドロ HV32） 類別（第四類､第四石油類）・引火点（224℃） |
||
| コンクリートパッキン潤滑方式 | グリス | ||
| ピストンオートリバース機能 | 有り | ||
| 塗装 | マンセル 5GY－5.5/6.5 | ||
| 機械寸法 | 全長3067mm×全幅1522mm×全高1650mm | ||
| 機械重量 | 2360kg（運転時重量） | ||
| 安全機能 | ホッパ撹拌自動停止機能 ・ 緊急停止SW付 | ||
本表記載の仕様および寸法は予告なく変更することがあります。

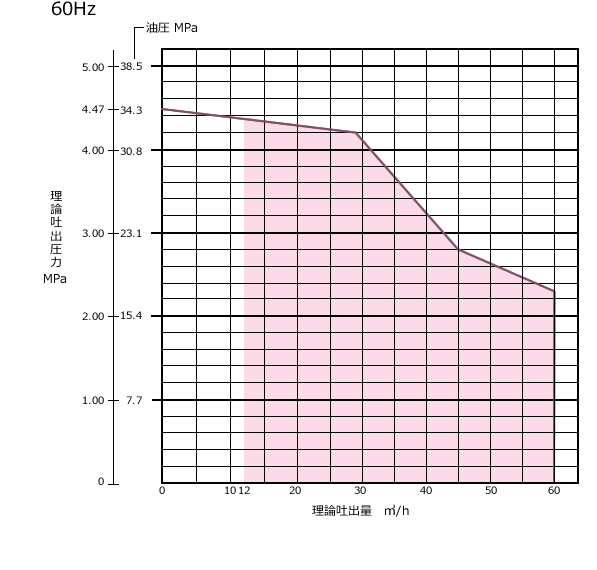

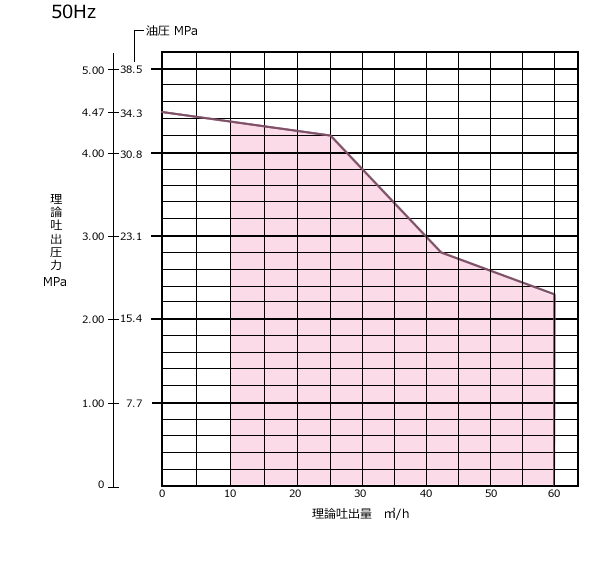

SP-60M 理論性能グラフ

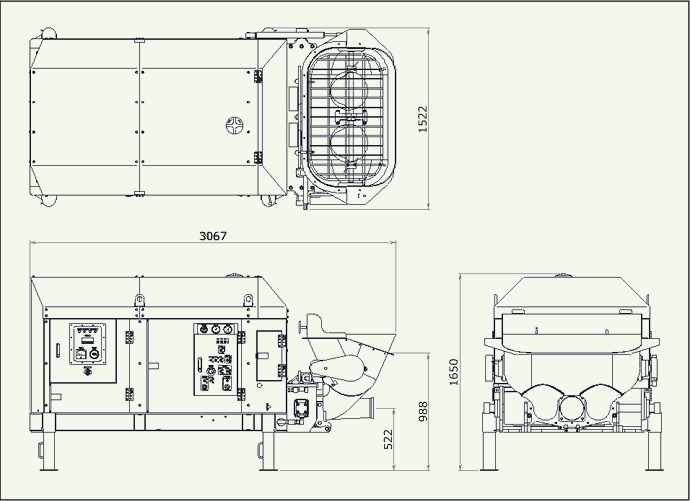

機体寸法図
SP-60M 基本外観図
※CADデータダウンロードをご希望の方は、お問い合わせフォームからご連絡下さい。
フォームにご記入いただいたEmailアドレスにダウンロードページのアドレスをお送りいたします。
