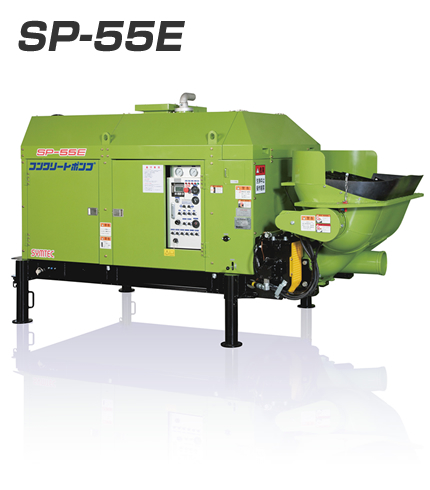

定置式55㎥/hタイプ（2）
特長
定置式55㎥/ｈタイプのコンクリートポンプが重量 2400 kgになりました。
- 55㎥/h の圧送能力を持ちながら、小型・軽量で取り回し性が向上
- 第3次排出ガス対策型建設機械 ⇒ 指定済み
- 球形ホッパを採用 ⇒ ホッパ内の残コンが低減、洗浄手間軽減
- 圧送閉塞時又はバルブロック時の自動逆送機能付
- 自動アイドリング機能付
- オートグリス機能付
- 緊急停止スイッチ及びホッパ撹拌自動停止装置を標準装備
⇒ 巻き込まれ等の事故を防止
従来機との比較表
▼ |
（旧）MKW-55SVH | （新）SP-55E | 比較割合 |
|---|---|---|---|
| 最大理論吐出量 | 55㎥/ｈ | 55㎥/ｈ | 100％ |
| 最大理論吐出圧力 | 4.26MPa | 4.48MPa | 105％ |
| 重量 | 2930kg | 2400kg | 82％ |
| 長さ | 3537mm | 3067mm | 87％ |
| 幅 | 1522mm | 1522mm | 100％ |
| 高さ | 1809mm | 1779mm | 98％ |
| ホッパ高さ | 1112mm | 988mm | 89％ |
仕様・性能
SP-55E ▼ |
|||
|---|---|---|---|
| 形式 | 定置式エンジンタイプ | ||
| 理論吐出量 | 6 ～ 55㎥/ｈ | ||
| コンクリートピストン前面圧力 | 4.48 Mpa | ||
| 最大骨材寸法 | 40mm | ||
| 吐出管 | 6B (150A) S1型ショルダー | ||
| ポンプ方式 | 油圧２ピストン式 | ||
| バルブ方式 | 平行摺動式油圧開閉バルブ | ||
| コンクリートシリンダ | 内径180mm × ストローク900mm | ||
| ホッパ | 構造 | 油圧開閉式 | |
| 形状 | 球形 | ||
| 容量 | 0.2㎥ | ||
| 最低地上高 | 988mm（ワンタッチ脚含む） | ||
| 撹拌装置 | 油圧モータ式（正転・停止・逆転） | ||
| 動力 | 形式 | ディーゼルエンジン 4気筒 水冷 （黒煙浄化装置付） |
|
| 出力 | 66kW／2200rpm | ||
| 燃料 | 軽油 | ||
| 黒煙浄化装置 | 有り（自動燃焼方式） | ||
| 操作電源 | DC12V | ||
| 燃料タンク容量 | 70ℓ | ||
| 作動油タンク容量 | 80ℓ | ||
| 油圧作動油 | 品名（コスモハイドロ HV32） 類別（第四類､第四石油類）・引火点（224℃） |
||
| 潤滑方式 | 自動グリス給脂（コンクリートパッキン・各ローラー・撹拌軸受） | ||
| 塗装 | マンセル 5GY－5.5/6.5 | ||
| 機体寸法 | 全長3067mm×全幅1522mm×全高1779mm | ||
| 機体質量 | 2400kg | ||
| 安全機能 | ホッパ撹拌自動停止 ・ 緊急停止SW付 | ||
| その他機能 | 圧送閉塞時又はバルブ切替ロック時自動逆送 | ||
| エンジン自動アイドリング | |||
本表記載の仕様および寸法は予告なく変更することがあります。
SP-55E 理論性能グラフ

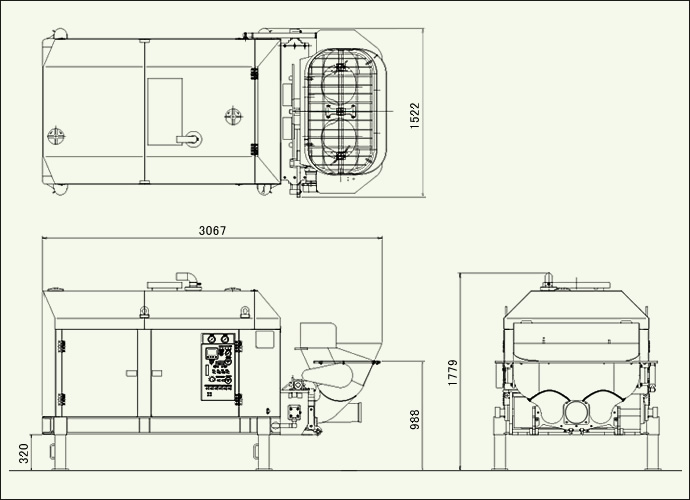

機体寸法図
SP-55E 基本外観図
※CADデータダウンロードをご希望の方は、お問い合わせフォームからご連絡下さい。
フォームにご記入いただいたEmailアドレスにダウンロードページのアドレスをお送りいたします。
