定置式55㎥/hタイプ（1）
特長
- 重量が3 t未満の小型機でありながら、55㎥/hの圧送量を実現したハイコストパフォーマンス機です。
- コンクリートシリンダの内径がφ180と大きく、スランプが8㎝以下のコンクリートや流動性の悪い材料を圧送することができます。
- 一般土木からトンネル覆工、流動化処理、泥土圧送など工種を選ばず幅広くご使用いただけます。
仕様・性能
MKW−55SVH ▼ |
||
|---|---|---|
| 形式 | 定置式エンジンタイプ | |
| 理論吐出量 | 10〜55㎥/h（2000rpmの時） | |
| コンクリートピストン前面圧力 | 4.26MPa（43.4kgf/㎠） | |
| 最大骨材寸法 | 40㎜ | |
| スランプ | 8（5）〜23㎝ | |
| 吐出管 | 7B（175A）M1型ショルダー | |
| ポンプ方式 | 油圧2ピストン式 | |
| バルブ方式 | 平行摺動式油圧開閉バルブ | |
| コンクリートシリンダ | 内径 180㎜×ストローク 900㎜ | |
| ホッパ | 構造 | 油圧開閉式 |
| 容量 | 0.2㎥ | |
| 最低地上高 | 1112㎜（ワンタッチ脚含む）・649㎜（脚なし） | |
| 撹拌装置 | 油圧モータ式（正転・停止・逆転）・自動停止機能付タイプあり | |
| 動力 | ディーゼルエンジン（4気筒・水冷） | |
| 78.1kW/2000rpm | ||
| 配管洗浄 | 方式 | ピストン・水洗浄方式 |
| 最大圧力 | 4.26MPa（43.4kgf/㎠） | |
| 吐出量 | 15㎥/h | |
| 燃料タンク容量 | 75ℓ | |
| 作動油タンク容量 | 320ℓ | |
| 洗浄油タンク容量 | 30ℓ（コンクリートシリンダ洗浄用） | |
| 自給式水ポンプ | 全揚程 50m・最大吐出量 500ℓ/min | |
| 水タンク容量 | 520ℓ | |
| 機体寸法 | 全長 3537㎜×全幅 1522㎜×全高 1809㎜（脚含む） | |
| 機体質量 | 2930㎏（作動油含む） | |
| その他標準装備 | 緊急停止スイッチ付タイプあり／エンジンタイプは第2次基準値適合排出ガス対策型建設機械タイプあり | |
MKW−55SM ▼ |
||
|---|---|---|
| 形式 | 定置式電動タイプ | |
| 理論吐出量 | 10〜55㎥/h（60Hz）・8.5〜55㎥/h（50Hz） | |
| コンクリートピストン前面圧力 | 4.26MPa（43.4kgf/㎠） | |
| 最大骨材寸法 | 40㎜ | |
| スランプ | 8（5）〜23㎝ | |
| 吐出管 | 7B（175A）M1型ショルダー | |
| ポンプ方式 | 油圧2ピストン式 | |
| バルブ方式 | 平行摺動式油圧開閉バルブ | |
| コンクリートシリンダ | 内径 180㎜×ストローク 900㎜ | |
| ホッパ | 構造 | 油圧開閉式 |
| 容量 | 0.2㎥ | |
| 最低地上高 | 1112㎜（ワンタッチ脚含む）・649㎜（脚なし） | |
| 撹拌装置 | 油圧モータ式（正転・停止・逆転）・自動停止機能付タイプあり | |
| 動力 | 電動モータ〈始動方式（スターデルタ式）〉 | |
| 55kW 4P/200V（50Hz/60Hz） | ||
| 配管洗浄 | 方式 | ピストン・水洗浄方式 |
| 最大圧力 | 4.26MPa（43.4kgf/㎠） | |
| 吐出量 | 15㎥/h | |
| 燃料タンク容量 | ― | |
| 作動油タンク容量 | 320ℓ | |
| 洗浄油タンク容量 | 30ℓ（コンクリートシリンダ洗浄用） | |
| 自給式水ポンプ | 全揚程 40m・最大吐出量 450ℓ/min（60Hz） | |
| 全揚程 25m・最大吐出量 370ℓ/min（50Hz） | ||
| 水タンク容量 | 520ℓ | |
| 機体寸法 | 全長 3487㎜×全幅 1522㎜×全高 1809㎜（脚含む） | |
| 機体質量 | 2930㎏（作動油含む） | |
| その他標準装備 | 緊急停止スイッチ付タイプあり／エンジンタイプは第2次基準値適合排出ガス対策型建設機械タイプあり | |
本表記載の仕様および寸法は予告なく変更することがあります。
MKW-55SVH 理論性能グラフ
MKW-55SM 理論性能グラフ

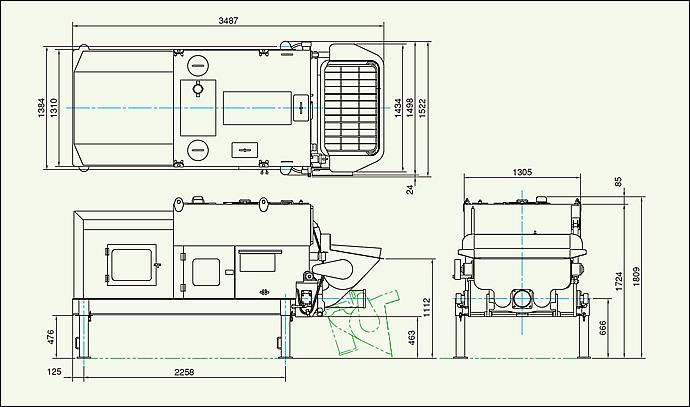

機体寸法図
MKW-55SVH外観図
MKW-55SM外観図
※CADデータダウンロードをご希望の方は、お問い合わせフォームからご連絡下さい。
フォームにご記入いただいたEmailアドレスにダウンロードページのアドレスをお送りいたします。
