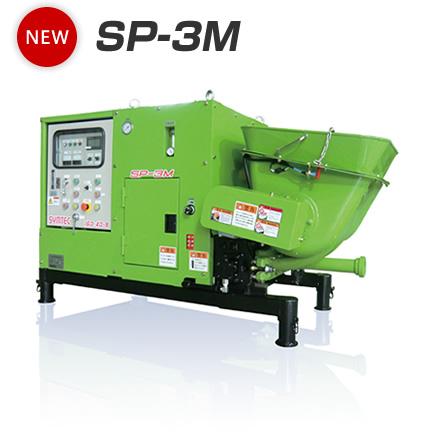

定置式3㎥/hタイプ NEW
製品カタログ（PDF）特長

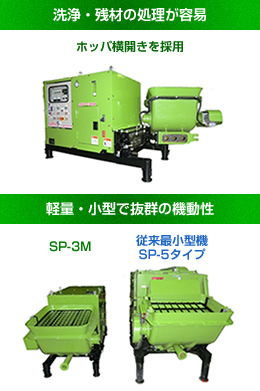

- 軽量・小型で抜群の機動性
狭小スペースでも楽々設置 - 動力がわずか7.5kW
電力確保が容易に - ホッパ横開きを採用し、洗浄・残材の処理が容易
ホッパ高さが低いため材料の供給が容易 - オプションで有線リモコンを装備可能
仕様・性能
SP-3M ▼ |
||
|---|---|---|
| 形式 | 定置式電動モータータイプ | |
| 理論吐出量 | 2.6/3.0㎥/h（50/60Hz） | |
| ピストン前面圧力 | 5.75 MPa (主油圧17MPa) | |
| 最大骨材寸法 | 13mm | |
| 吐出管 | 口金2.5B M型(内径φ55) | |
| ポンプ方式 | 油圧2ピストン式 | |
| バルブ方式 | 平行摺動式手動開閉バルブ | |
| 材料シリンダ | 内径55mm × ストローク450mm | |
| ホッパ | 容量 | 0.1㎥ |
| 最低地上高 | 925mm（ワンタッチ脚含む） | |
| 撹拌装置 | ギアードモータ式（正転・停止・逆転） | |
| 動力 | 形式 | 全閉外扇形 |
| 出力 | 7.5kW 4P 200V | |
| 作動油タンク容量 | 30ℓ | |
| 洗浄油タンク容量 | 16ℓ | |
| 作動油･洗浄油 | ISO VG32 | |
| 塗装 | マンセル 5GY-5.5/6.5 | |
| 機体寸法 | 全長1920mm×全幅970mm×全高1160mm (脚含む) | |
| 機体質量 | 700kg | |
| オプション | 有線リモコン | |
本表記載の仕様および寸法は予告なく変更することがあります。

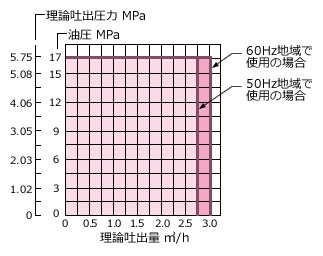

SP-3M 理論性能グラフ

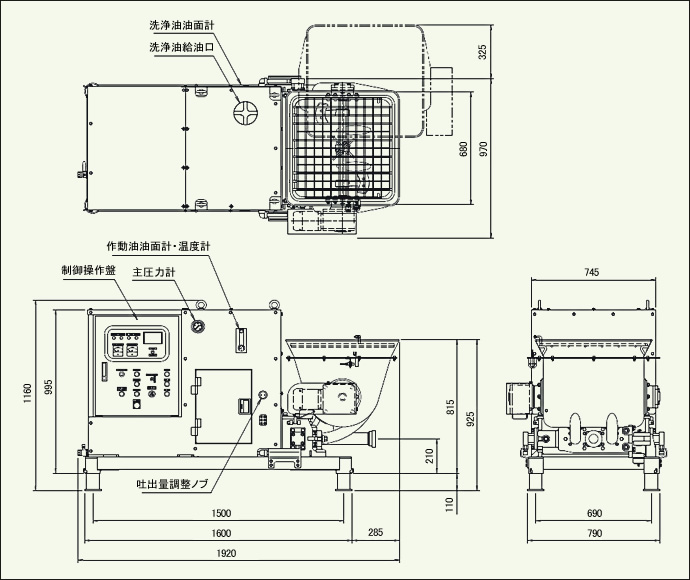

機体寸法図
SP-3M 基本外観図
※CADデータダウンロードをご希望の方は、お問い合わせフォームからご連絡下さい。
フォームにご記入いただいたEmailアドレスにダウンロードページのアドレスをお送りいたします。
