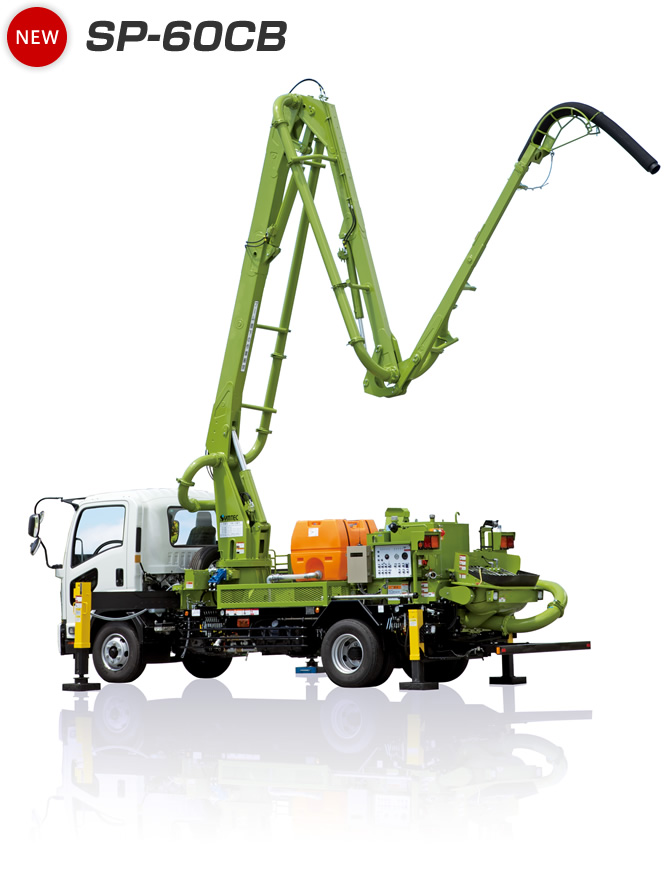

ブーム式60㎥/hタイプ
特長
- 土木用40mm骨材、スランプ8cmの生コンクリートを、高い吸込み効率でスムーズに圧送
- ホッパ・バルブ固定方式は油圧駆動コッタ方式を採用
- 球形ホッパ採用により残コン量低減と洗浄手間を低減
- アキュームレータの採用により、圧送時の機械効率（省エネ性）向上
- 機材搭載可能スペース拡大
- 引き出し式可動リアバンパーの採用
- バルブ廻りのグリス、ノロ受け採用
- 圧送閉塞時又はバルブロック時の自動逆送機能付
- 撹拌羽根ロック時の自動反転機能付
仕様・性能
SP-60CB ▼ |
|||
|---|---|---|---|
| 形式 | 車載・ブーム付 | ||
| コンクリートポンプ | 最大理論吐出量 | 60㎥/h | |
| 最大理論吐出圧力 | 4.34MPa | ||
| ポンプ方式 | 油圧２ピストン方式 | ||
| バルブ方式 | 平行摺動式油圧開閉バルブ | ||
| ホッパ・バルブ固定方式 | 油圧駆動コッタ方式 | ||
| ホッパ | 球形 容量0.2㎥ | ||
| コンクリートシリンダ | 180φ×900st | ||
| 洗浄水タンク | 樹脂製 400ℓ | ||
| 冷却水タンク | 鉄製 300ℓ | ||
| 作動油タンク | 140ℓ | ||
| 潤滑方式 | 自動グリス給脂 （コンクリートパッキン・各ローラー・撹拌軸受） |
||
| 配管洗浄 | 水打設器具による水洗浄方式 | ||
| 機体洗浄 | 電動水ポンプ（0.17MPa・25ℓ/分） | ||
| 操作方法 | 操作盤（ホッパ・バルブ開閉は手動レバー併用） | ||
| 安全機能 | 撹拌自動停止・緊急停止スイッチ・自動復帰防止回路 | ||
| その他機能 | 圧送閉塞時又はバルブ切替ロック時自動逆送 | ||
| 撹拌羽根ロック時自動反転 | |||
| エンジン自動アイドリング | |||
| 可動式リアバンパー | 引出しタイプ | ||
| ブーム | 形式 | 3段油圧Ｚ型 | |
| 最大地上高さ・長さ | 高さ：15.9m・長さ：13m | ||
| 旋回角度 | 360°全旋回 | ||
| 操作方法 | 手動レバー又は操作盤 | ||
| コンクリート配管・継手 | 5B・継手：S1片ネジ式 | ||
| アウトリガ | フロント | 水平：手動引出式・垂直：油圧式 張出幅4.8m | |
| リア | 水平：固定・垂直：油圧式 | ||
| トラックシャーシ | メーカー・型式 | いすゞ SPG-FSR90S2-JAYS-M | |
| エンジン最大馬力 | 210PS | ||
| キャブ | ショートキャブ | ||
| ホイルベース | 3790㎜ | ||
| 燃料タンク容量 | 100ℓ（軽油） | ||
| 排ガス規制 | 平成22年（ポスト新長期）規制適合 | ||
| 騒音適合レベル | 平成13年規制適合 | ||
| 乗車定員 | 3名 | ||
| 最大積載量 | 400㎏ | ||
| 車両総重量 | 10900㎏以下 | ||
|
オプション設定装備 ①焼入れベンド管 ②無線操作（送信機2個） ③配管洗浄用コンプレッサー（吐出空気量400ℓ/分・タンク容量95ℓ・最大圧力1MPa） ④配管・機体洗浄用往復動水ポンプ （最大水圧：ヘッド側4.5MPa/ロッド側3.9MPa・最大吐水量16㎥/h） |
|||
本表記載の仕様および寸法は予告なく変更することがあります。
SP-60CB 理論性能グラフ
機体寸法図
SP-60CB 基本外観図
ブーム作業範囲図
アウトリガ張出寸法と反力
