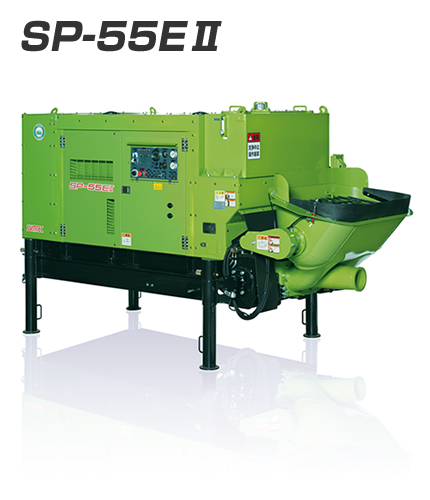

定置式55㎥/hハイパワータイプ
特長
- 国土交通省の環境対策対応
- 第3次排出ガス対策型建設機械 ⇒ 指定済
- 低騒音型建設機械 ⇒ 指定申請予定 （社内計測値： 100dB）
- ハイパワー ⇒ 92kW/1800rpm のエンジン

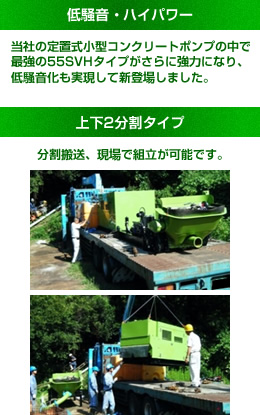

- 上下 2分割タイプ ⇒ 簡単に分割・組立
圧送ユニット 1700kg 動力ユニット 2200kgに分割して搬送後､現場で組立て使用可能です｡
仕様・性能
SP-55EⅡ ▼ |
|||
|---|---|---|---|
| 形式 | 定置式エンジン高圧タイプ | ||
| 理論吐出量 | 6 ～ 55㎥/h | ||
| コンクリートピストン前面圧力 | 7.65 MPa | ||
| 最大骨材寸法 | 40mm | ||
| 吐出管 | 6B (150A) M1型ショルダー | ||
| ポンプ方式 | 油圧２ピストン式 | ||
| バルブ方式 | 平行摺動式油圧開閉バルブ | ||
| コンクリートシリンダ | 内径180mm × ストローク900mm | ||
| ホッパ | 構造 | 油圧開閉式 | |
| 容量 | 0.2㎥ | ||
| 最低地上高 | 1134mm（ワンタッチ脚含む） | ||
| 撹拌装置 | 油圧モータ式（正転・停止・逆転） | ||
| 動力 | 形式 | ディーゼルエンジン 4気筒 水冷 （国土交通省 排出ガス対策型エンジン 3次基準値） |
|
| 出力 | 92kW／1800rpm | ||
| 配管洗浄 | 方式 | ピストン・水洗浄方式 | |
| 最大圧力 | 7.65MPa | ||
| 吐出量 | 18㎥/h | ||
| 操作電源 | DC24V | ||
| 燃料タンク容量 | 76ℓ | ||
| 作動油タンク容量 | 156ℓ | ||
| 洗浄油タンク容量 | 無し | ||
| 油圧作動油 | コスモハイドロ HV32 | ||
| 機体寸法 | 全長3305mm×全幅1474mm×全高2006mm | ||
| 機体質量 | 総重量 約3900kg（燃料・冷却水・エンジンオイルを含む） | ||
| 圧送ユニット | 動力ユニット | ||
| 約1700kg | 約2200kg | ||
| 吐出量調整 | 低吐出量調整機能付 | ||
| 安全機能 | ホッパ撹拌自動停止 ・ 緊急停止SW付 | ||
| 付属品 | 水打設器具一式 | ||
本表記載の仕様および寸法は予告なく変更することがあります。
SP-55EⅡ 理論性能グラフ

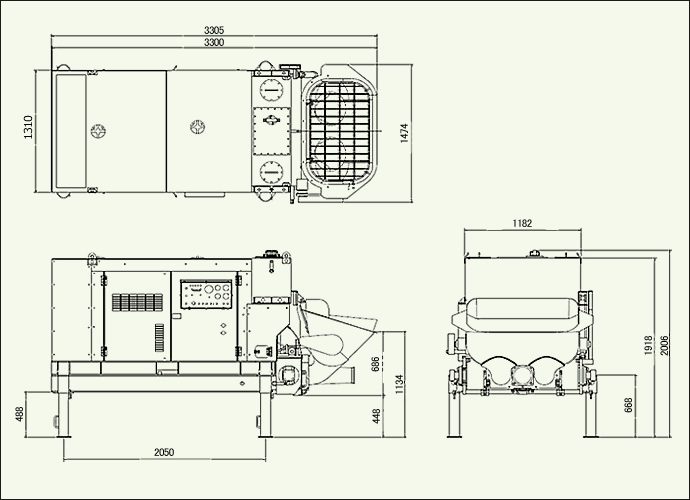

機体寸法図
SP-55EⅡ 基本外観図
※CADデータダウンロードをご希望の方は、お問い合わせフォームからご連絡下さい。
フォームにご記入いただいたEmailアドレスにダウンロードページのアドレスをお送りいたします。
